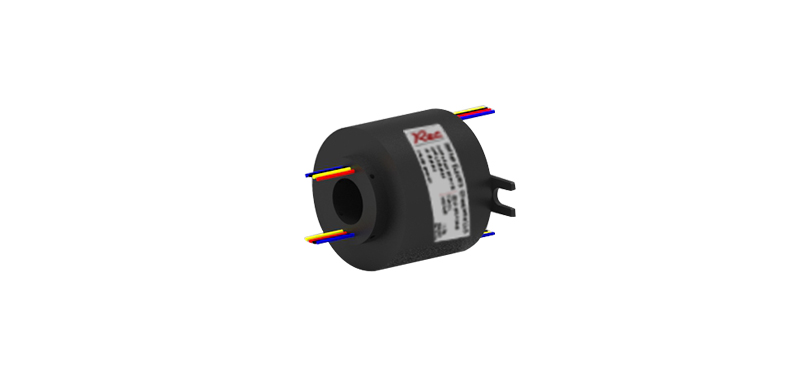

REC Mile Geçmeli Slipring - Model RH20Serisi Delik Çapı : 20 mm

RH20 Serisi ortası delik Slip Ring, güç ve / veya sinyal verileri sabit bir yapıdan döner bir yapıya aktarırken sınırsız, sürekli dönüş gerektiren herhangi bir elektromekanik sistemde kullanılabilir.

Delik çapı 20mm olan ürün montaj aşamasında bir mile direk montaj yapıla bilinir. Ayrıca, fiber fırçalar yağlama gerektirmez ve bakım gerektirmeyen, ömür boyu kullanım için neredeyse hiç yıpranma oluşturmamaktadır. Bu tip bir kayma halkasında bir grup fiber fırça teknolojisi kullanır ve fırçalar ile halkalar arasında birkaç temas noktası sağlanması olur bu şekilde uzun ömür ve kesintisiz iletim sağlanmaktadır.

Ana Özellikleri

Komple paslanmaz çelik gövde
Uzun çalışma ömrü ve bakımsız kullanımı
Kolay montaj özelliği
Bus protokolleri ile uyumlu
Düzgün çalışması ve yüksek güvenilirliğe sahip olması
Analog ve dijital sinyali iletebilmesi

Avantajları

Elektrik enerjisi / sinyallerinin ve fieldbus'ların bir üründen iletilmesine olanak verir
Mil üzerine monte edilebilir
Çok sayıda boyut seçeneği vardır
Avantajlı fiyatları
Kombin edilebilme özelliği
Değiştirilebilir yapısı

∞ Model Tablosu

Model	Boyutlar L (mm)	İletken sayısı	Akım
RH20.S0205	31.6	2	2x5A
RH20.P0210	31.6	2	2x10A
RH20.S0305	35	3	3x5A
RH20.P0310	35	3	3x10A
RH20.S0605	45.2	6	6x5A
RH20.P0210.S0405	45.2	6	2x10A+4x5A
RH20.P0410.S0205	45.2	6	4x10A+2x5A
RH20.P0610	45.2	6	6x10A
RH20.S1205	65.6	12	12x5A
RH20.P0210.S1005	65.6	12	2x10A+10x5A
RH20.P0310.S0905	65.6	12	3x10A+9x5A
RH20.P0610.S0605	65.6	12	6x10A+6x5A
RH20.P0810.S0405	65.6	12	8x10A+4x5A
RH20.P1010.S0205	65.6	12	10x10A+2x5A
RH20.P1210	65.6	12	12x10A
RH20.S1805	86	18	18x5A
RH20.P0210.S1605	86	18	2X10A+16X5A
RH20.P0410.S1405	86	18	4x10A+14x5A
RH20.P0610.S1205	86	18	6x10A+12x5A
RH20.P0810.S1005	86	18	8x10A+10x5A
RH20.P1010.S0805	86	18	10x10A+8x5A
RH20.P1210.S0605	86	18	12x10A+6x5A
RH20.P1410.S0405	86	18	14x10A+4x5A
RH20.P1610.S0205	86	18	16x10A+2x5A
RH20.S2405	106.4	24	24x5A
RH20.P0410.S2005	106.4	24	4X10A+20X5A
RH20.P0610.S1805	106.4	24	6x10A+18x5A
RH20.P1210.S1205	106.4	24	12x10A+12x5A
RH20.P1810.S0605	106.4	24	18x10A+6x5A
RH20.P2410	106.4	24	24x10A
RH20.S3005	126.8	30	30x5A
RH20.P0210.S2805	126.8	30	2x10A+28X5A
RH20.P0410.S2605	126.8	30	4x10A+26x5A
RH20.P0610.S2405	126.8	30	6x10A+24x5A
RH20.S3605	150.2	36	36x5A
RH20.P0410.S3205	150.2	36	4x10A+32x5A
RH20.P0610.S3005	150.2	36	6x10A+30x5A
RH20.S4205	170.6	42	42x5A
RH20.P0410.S3805	191	42	4x10A+38x5A
RH20.S4805	191	48	48x5A

∞ Uygulama Alanları

Döner Tablalar, Etiketleme makineleri, Kablo Tamburları, Dolum makineleri, Paketleme Kapak makineleri, Medikal / Laboratuvar Test Cihazları, Robotik ve Askeri uygulamalar v.b

Teklif İste

∞ Elektriksel Bilgiler

Özellikler	Değerler
Nominal Gerilim	240VDC/240VAC
Nominal Akım	5A/ring - 10A/ring
Kablo Malzemesi	AWG22, gümüs kaplama, PTFE yalıtımı
Kablo Boyutu	250mm (ve talep edilen degerler)
Dielektrik Sabiti	500VAC@50Hz, 60s
Yalıtkan Direnç	≥500MΩ/ 500VDC
Elektriksel Gürültü	≤0.01Ω



∞ Mekanik Bilgiler

Özellikler	Değerler
Nominal Hız	0~400rpm
Sıcaklık Aralıgı	(-)20°C (+)80°C
Çalışma Nem Oranı	60%RH veya daha fazlası
Bağlantı Materyali	Değerli Metaller
Kaplama Materyali	Mühendislik Plastikleri veya AL
Tork	0.1N M for -6 versiyon, 0.03N M, eklenen her 6ring için
Koruma Sınıfı	IP51 veya talep doğrultusunda IP65

∞ İletim Seçenekleri

Elektrik bağlantı da Sinyal ve Güç iletimi sağlanmaktadır, Ethernet, Profinet, Canbus, RS 232 gibi veri iletimi sağlana bilinir akışkan bir uygulama ise Gaz, Yağ ve Su iletimi sağlayan pnömatik slipring ile kombine edile bilinir.

∞ Değiştirilebilir Özellikler

Talep doğrultusunda, Kablo Uzunluğu, Mekanik Tasarım, Flanş Opsiyonu, IP Sınıfı, Çalışma Sıcaklığı, Kablo Çıkışı, Farklı Akım Değerleri gibi özelliklerde değişiklik sağlanabilinir.
